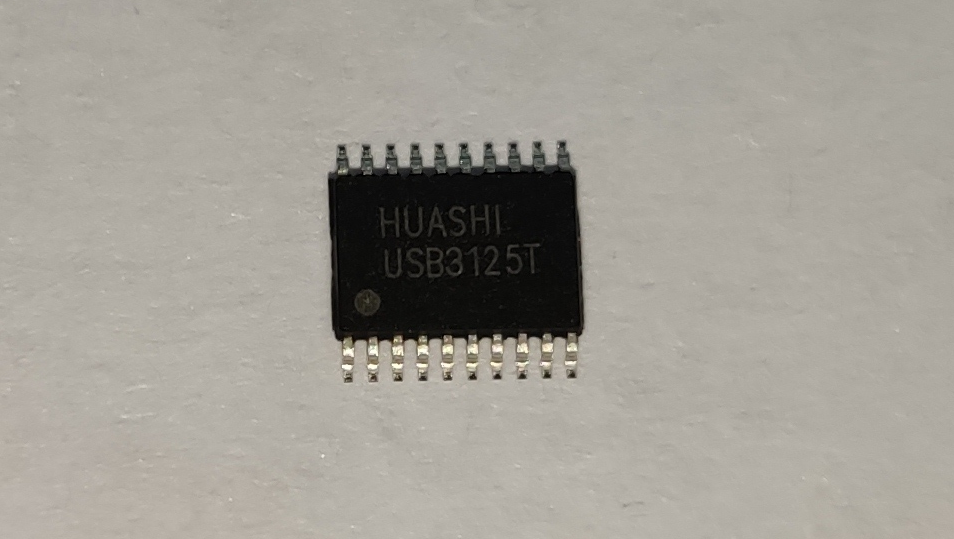

MIDI To USB Chip（USB3125T）

      USB3125T 设备提供 USB 端口和 MIDI UART 串行端口之间的桥接。 它是 USB-to-MIDI 专业芯片， 支持一个 USB2.0 端口，一个 MIDI 输出端口和一个 MIDI 输入端口。该芯片只需简单的外围电路便可以工作。

特点：

1、USB接口

支持 USB2.0 设备接口

传输速率 12Mbps

符合 USB MIDI 标准规范， 无需在 Windows

2000 / XP 及以上操作系统下安装驱动程序

2、最简单的工作电路

简化外围电路，不使用晶体振荡器，只有

少部分退耦电容就可以工作

3、MIDI   接口

一个 MIDI 输出和一个 MIDI 输入

标准 MIDI 串口：

波特率 31250Hz

--8 个数据位

--1 个停止位

--0 校验位

输入/输出为TTL电平， 可直接连接到MCU

4、供电

供电电压：3.3V（3.0~3.6V）

供电电压：5V（3.7~5.5V）

5、指示功能

具有 USB 识别功能， 当芯片与主机连接成功后，芯片引脚会输出指示信号

使用 MIDI 端口输入/输出数据时，芯片将会输出电平状态，用于提示当前有数据正在传输，可连接到外部 LED
